Screening of hot dry rock in the south-central part of the Bohai Bay Basin

doi:10.13745/j.esf.2020.1.5

Abstract

Abstract:

The Bohai Bay Basin is the main battleground of oil and gas exploration in North China. A large amount of drilling, logging and temperature data have been collected through oil and gas exploration and development. Based on the analysis of temperature data, we found significant heat anomalies in the depression zone of this area, indicating potential for hot dry rock resource exploitation in the Jizhong, Huanghua, Linqing and Jiyang depressions. In these areas, carbonate and metamorphic rocks, such as Archean gneiss, mainly developed in the buried hill or uplift area in Lower Palaeozoic and Mesoproterozoic reservoirs, with proper burial depth, high temperature (≥180 ℃) and certain natural pore and permeability conditions. According to the calculations of geothermal gradient in the four depressions, the average geothermal gradient in 4000 and 5000 m deep drilling wells ranged between 3.07-3.32 and 2.96-3.27 ℃/100 m, respectively; and temperature reached 180 ℃ at 4309-6261 m buried depth, which is the range of target buried depth of hot dry rock. The depth of hot dry rocks reaching 180 ℃ varied greatly in different depressions. Three sets of pre-Mesozoic-Lower Paleozoic, Proterozoic and Archean buried hill thermal reservoirs are the most promising types of hot dry rock thermal reservoirs. For instance, we found buried Ordovician limestone and Cambrian and Middle Proterozoic dolomite in the Jizhong depression, mainly buried Ordovician limestone in the Huanghua depression, buried Cambrian-Ordovician limestone and Archean metamorphic rock in the Jiyang depression, and buried Ordovician limestone in the Linqing depression. The main exploration target is the concave and convex areas with buried depths of 3000-5000 m. Buried hills, such as Hexiwu and Changyangdian in the Jizhong depression, Nandagang and Qianmiqiao in the Huanghua depression, Zhuangxi and Gubei in the Jiyang depression, Machang and Wenliu in the Linqing depression, are favorable for the exploration and development of hot dry rocks as well as deep oil and gas.

Key words: south-central part,Bohai Bay Basin, hot dry rock, deep thermal reservoir, geothermal gradient

CLC Number:

P314

ZHANG Ying, FENG Jianyun, LUO Jun, HE Zhiliang, WU Xiaoling. Screening of hot dry rock in the south-central part of the Bohai Bay Basin[J]. Earth Science Frontiers, 2020, 27(1): 35-47.

Figures/Tables 16

References 62

[1]	Los Alamos National Laboratory. Geothermal news and views: Los Alamos hot dry rock development program[J]. Geothermics, 1982, 11:201-214. DOI URL
[2]	SMITH M C. A history of hot dry rock geothermal energy systems[J]. Journal of Volcanology and Geothermal Research, 1983, 15(1/2/3):1-20. DOI URL
[3]	OLASOLO P, JUÁREZ M C, MORALES M P, et al. Enhanced geothermal systems (EGS): a review[J]. Renewable and Sustainable Energy Reviews, 2016, 56:133-144. DOI URL
[4]	GENTER A, EVANS K, CUENOT N, et al. Contribution of the exploration of deep crystalline fractured reservoir of Soultz to the knowledge of enhanced geothermal systems (EGS)[J]. Comptes Rendus Geoscience, 2010, 342(7/8):502-516. DOI URL
[5]	GENTER A. Recent geothermal exploration & exploitation of hidden basement in the Upper Rhine graben for producing heat or electricity[C]. International Geothermal Symposium. Beijing: China Geological Survey, 2018.
[6]	GÜNTER Z, GUIDO B, ANDREAS R, et al. Enhanced Geothermal Systems(EGS): projects in Germany[C]. International Geothermal Symposium. Changchun, China:Jilin University, 2013.
[7]	BETINA B, ROBERT H, HEINZ H, et al. Australian experiences in EGS permeability enhancement: a review of 3 case studies [C]//Proceedings of the 39th Workshop on Geothermal Reservoir Engineering. Palo Alto, U.S.A.:Stanford University, 2014.
[8]	JULIO G. Northwest Geysers Enhanced Geothermal System Demonstration Project[C]. International Geothermal Symposium. Changchun, China:Jilin University, 2013.
[9]	PATRICK D. Enhanced Geothermal Systems: DOE Field Demonstration Projects, R&D Innovations, and Public Outreach[C]. International Geothermal Symposium. Changchun, China:Jilin University, 2013.
10	ZIGOS J, BOYD L. A technology roadmap for strategic development of enhanced geothermal systems[C]. International Geothermal Symposium. Changchun, China:Jilin University, 2013.
11	TESTER J W, ANDERSON B J, BATCHELOR A S, et al. The future of geothermal energy: impact of enhanced geothermal system (EGS) on the United States in the 21st century[R]. Cambridge: Massachusetts Institute of Technology, 2006.
12	冉恒谦, 冯起增. 中国干热岩勘查的有关技术问题[J]. 地热能, 2011(3):3-8.
13	杨方, 李静, 任雪姣. 中国干热岩勘查开发现状[J]. 资源环境与工程, 2012, 26(4):339-341.
14	曾玉超, 苏正, 吴能友, 等. 增强型地热系统储层试验与性能特征研究进展[J]. 矿业研究与开发, 2012, 32(3):22-27, 63.
15	蒋林, 季建清, 徐芹芹. 渤海湾盆地应用增强型地热系统(EGS)的地质分析[J]. 地质与勘探, 2013, 49(1):167-178.
16	翟海珍, 苏正, 吴能友. 苏尔士增强型地热系统的开发经验及对我国地热开发的启示[J]. 新能源进展, 2014, 2(4):286-294.
17	李德威, 王焰新. 干热岩地热能研究与开发的若干重大问题[J]. 地球科学: 中国地质大学学报, 2015, 40(11):1858-1869.
18	张英, 冯建赟, 何治亮, 等. 地热系统类型划分与主控因素分析[J]. 地学前缘, 2017, 24(3):190-198.
19	国家能源局. 地热能术语: NB/T 10097—2018[S]. 北京: 中国石化出版社, 2018: 1-24.
20	汪集旸, 胡圣标, 庞忠和, 等. 中国大陆干热岩地热资源潜力评估[J]. 科技导报, 2012, 30(32):25-31.
21	王贵玲, 张薇, 梁继运, 等. 中国地热资源潜力评价[J]. 地球学报, 2017, 38(4):441-447.
22	蔺文静, 刘志明, 马峰, 等. 我国陆区干热岩资源潜力估算[J]. 地球学报, 2012, 33(5):807-811.
23	任荣. 河北省开发利用地热资源的思考[J]. 矿产保护与利用, 2000(4):13-15.
24	郭焦锋, 郝爱兵, 吴爱民, 等. 探索“雄安模式”,建立我国地热能资源高质量开发利用长效机制[J]. 重庆理工大学学报(社会科学), 2018, 32(6):1-6.
25	赵贤正, 金凤鸣, 王权, 等. 冀中坳陷隐蔽深潜山及潜山内幕油气藏的勘探发现与认识[J]. 中国石油勘探, 2014, 19(1):10-21.
26	赵贤正, 王权, 金凤鸣, 等. 冀中坳陷隐蔽型潜山油气藏主控因素与勘探实践[J]. 石油学报, 2012, 33(增刊):71-79.
27	孙耀庭, 徐守余, 刘静, 等. 济阳坳陷桩西潜山构造演化与油气成藏[J]. 高校地质学报, 2016, 22(4):670-678.
28	孟涛. 济阳坳陷太古界潜山油气成藏及有利勘探区[J]. 特种油气藏, 2015, 22(1):66-69, 153-154.
29	任建业, 于建国, 张俊霞. 济阳坳陷深层构造及其对中新生代盆地发育的控制作用[J]. 地学前缘, 2009, 16(4):117-137.
30	方杰, 吴小洲, 王居峰. 黄骅坳陷下古生界深潜山油气聚集条件及成藏因素分析[J]. 中国石油勘探, 2013, 18(4):11-18.
31	张文亮, 李治, 贺艳梅, 等. 东濮凹陷潜山成藏条件研究[J]. 断块油气田, 2010, 17(3):309-311, 344.
32	梁富康, 汪新文, 于兴河, 等. 东濮凹陷马厂地区潜山构造与成藏特点[J]. 东华理工大学学报(自然科学版), 2009, 32(3):231-235.
33	王宗礼, 李君, 李正文, 等. 渤海湾盆地深层油气藏特征及其勘探前景[J]. 海洋地质与第四纪地质, 2010, 30(3):105-112.
34	李欣, 闫伟鹏, 崔周旗, 等. 渤海湾盆地潜山油气藏勘探潜力与方向[J]. 石油实验地质, 2012, 34(2):140-144, 152.
35	杜金虎, 何海清, 赵贤正, 等. 渤海湾盆地廊固凹陷杨税务超深超高温奥陶系潜山油气勘探重大突破实践与启示[J]. 中国石油勘探, 2017, 22(2):1-12.
36	赵贤正, 王权, 金凤鸣, 等. 渤海湾盆地富油凹陷二次勘探工程及其意义[J]. 石油勘探与开发, 2015, 42(6):723-733.
37	吴小洲, 牛嘉玉, 吴丰成, 等. 渤海湾盆地奥陶系潜山内幕油气成藏主控因素研究[J]. 海相油气地质, 2013, 18(1):1-12.
38	倪金龙, 夏斌断块运动与潜山油气藏的形成:以渤海湾盆地为例[J]. 天然气工业, 2006, 26(2):32-35, 161-162.
39	陈清华, 劳海港, 吴孔友, 等. 冀中坳陷碳酸盐岩深层古潜山油气成藏有利条件[J]. 天然气工业, 2013, 33(10):32-39.
40	常国贞, 毕彩芹, 林红梅. 低潜山反转构造演化、成藏体系与勘探:以胜利油区孤北低潜山为例[J]. 断块油气田, 2002, 9(5):19-23, 90.
41	陶国秀. 潜山油藏多因素神经网络裂缝综合识别技术:以垦利潜山油藏为例[J]. 油气地质与采收率, 2006, 13(4):36-38, 107.
42	何登发, 崔永谦, 张煜颖, 等. 渤海湾盆地冀中坳陷古潜山的构造成因类型[J]. 岩石学报, 2017, 33(4):1338-1356.
43	刘俊, 徐右平, 刘晓虹. 三维叠前深度偏移综合处理技术在冀中油田南孟潜山内幕油藏研究中的应用[J]. 石油地球物理勘探, 2003, 38(3):237-241, 215-216, 340.
44	郑亚斌, 郑文兵, 苑艳普, 等. 古潜山内幕油藏勘探[J]. 中国科技信息, 2005, 2(22):96-98.
45	李军, 刘丽峰, 赵玉合, 等. 古潜山油气藏研究综述[J]. 地球物理学进展, 2006, 21(3):879-887.
46	吴伟涛, 高先志, 李理, 等渤海湾盆地大型潜山油气藏形成的有利因素[J]. 特种油气藏, 2015, 22(2):22-26, 151-152.
47	李国玉, 吕鸣岗, 赵俭成, 等. 中国含油气盆地图集[M]. 2版. 北京: 石油工业出版社, 2002.
48	马刚, 周瑞良, 常恩祥, 等. 华北平原北部地温场及地热资源研究报告[R]. 廊坊:地质矿产部562综合大队, 1987.
49	陈墨香. 华北地热[M]. 北京: 科学出版社, 1988: 104-116.
50	阎敦实, 于英太. 京津冀油区地热资源评价与利用[M]. 武汉: 中国地质大学出版社, 2000: 52-62.
51	龚育龄, 王良书, 刘劭文, 等. 中国东部渤海湾盆地热结构和热演化[M]. 北京: 中国原子能出版社, 2011: 25-49.
52	邱楠生, 胡圣标, 何丽娟. 沉积盆地热体制研究的理论与应用[M]. 北京: 石油工业出版社, 2004: 133-143.
53	常健, 邱楠生, 赵贤正, 等. 渤海湾盆地冀中坳陷现今地热特征[J]. 地球物理学报, 2016, 59(3):1003-1016.
54	赵贤正, 金凤鸣, 王权, 等. 渤海湾盆地牛东1超深潜山高温油气藏的发现及其意义[J]. 石油学报, 2011, 32(6):915-927.
55	刘子帅, 李拥军, 唐守勇, 等. 安探1X高温深探井小间隙固井技术[J]. 钻井液与完井液, 2017, 34(4):90-95.
56	邱正松, 毛惠, 谢彬强, 等. 抗高温钻井液增黏剂的研制及应用[J]. 石油学报, 2015, 36(1):106-113.
57	沈园园. 南堡潜山高温油气藏井下循环温度的数值模拟[J]. 断块油气田, 2017, 24(4):570-573.
58	龙华山, 向才富, 牛嘉玉, 等. 渤海湾盆地歧口凹陷沙河街组天然气赋存状态及其勘探意义[J]. 天然气地球科学, 2014, 25(5):665-678.
59	杨树合, 王树红, 王连敏, 等. 裂缝性潜山凝析气藏评价与开发:以千米桥潜山凝析气藏为例[J]. 天然气地球科学, 2006, 17(6):857-861.
60	何治亮, 张英, 李朋威, 等. 国内重点地区地热资源与选区评价[R]. 北京: 中国石化石油勘探开发研究院, 2015: 281.
61	王贵玲, 李郡, 吴爱民, 等. 河北容城凸起区热储层新层系:高于庄组热储特征研究[J]. 地球学报, 2018, 39(5):533-541.
62	漆家福, 杨桥, 陆克政, 等. 渤海湾盆地基岩地质图及其所包含的构造运动信息[J]. 地学前缘, 2004, 11(3):299-307.

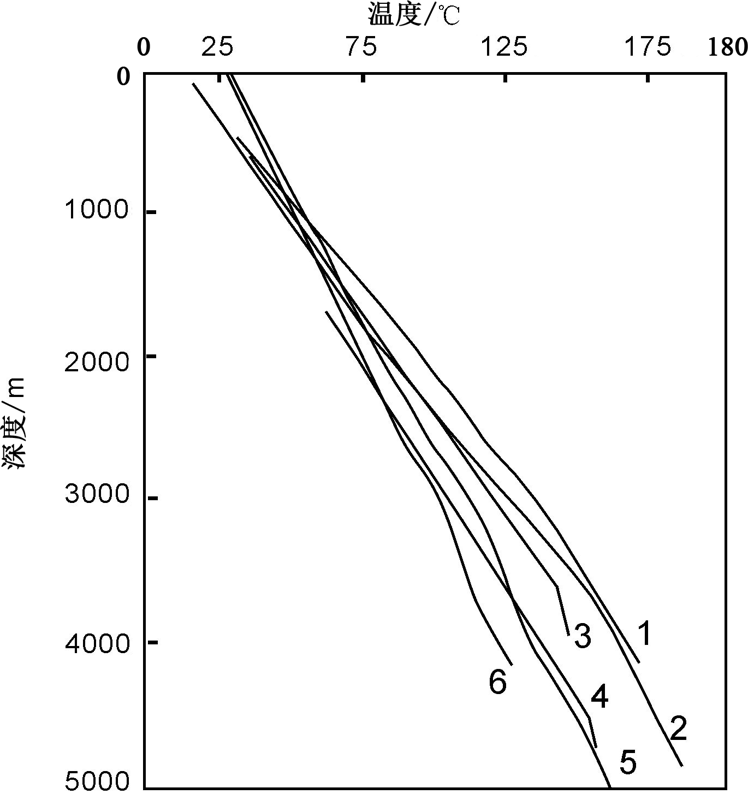

序号	井号	测温深度/m	温度/℃	地温梯度/(℃·hm^-1)	温度资料来源
1	束探1H	4 006	142.3	3.22	[53]
2	苏50	5 104	164.0	2.95
3	衡探1	4 433	165.4	3.43
4	苏1	4 175	142.0	3.08
5	留古1	4 000	152.1	3.47
6	文安1	4 176	141.6	3.07
7	牛东1	6 027	201.2	3.12	[54]
8	安探IX	5 234	177	3.13	[55]
9	京3	4 600	154	3.06
10	任23	4 000	145.4	3.30	[49]
11	任96	4 000	136.7	3.08
范围		4 000~6 027	136.7~201.2	2.95~3.47
平均值		4 523.2	156.5	3.17

序号	井号	测温深度/m	温度/℃	地温梯度/(℃·hm^-1)	温度资料来源
1	束探1H	4 006	142.3	3.22	[53]
2	苏50	5 104	164.0	2.95
3	衡探1	4 433	165.4	3.43
4	苏1	4 175	142.0	3.08
5	留古1	4 000	152.1	3.47
6	文安1	4 176	141.6	3.07
7	牛东1	6 027	201.2	3.12	[54]
8	安探IX	5 234	177	3.13	[55]
9	京3	4 600	154	3.06
10	任23	4 000	145.4	3.30	[49]
11	任96	4 000	136.7	3.08
范围		4 000~6 027	136.7~201.2	2.95~3.47
平均值		4 523.2	156.5	3.17

序号	井号	测温深度/m	温度/℃	地温梯度/(℃·hm^-1)	温度资料来源
1	南堡3-81	5 606.75	220.0	3.69	[56]
2	南堡1-89 井	4 700	192.25	3	[57]
3	BanS 35	4 544.35	163.7	3.31
4	BanS 78-1	4 287.1	163.2	3.50
5	BanS 82	4 212.05	144.1	3.10
6	BanS 82-1	4 190.26	140.7	3.04
7	BinS 1	4 412.95	151	3.12
8	BinS 13x1	4 917.2	156.4	2.91
9	BinS 16x1	4 788.75	161.3	3.09
10	BinS 22	4 639.25	170.3	3.38
11	BinS 24	4 321.05	158.9	3.37
12	G 80-1	4 210.75	152.5	3.30	[58]
13	GS 23	4 173.9	150.6	3.29
14	GS 3-1	4 031.05	136.9	3.06
15	GS 33	4 223	151.1	3.26
16	GS 47	4 073.4	144.3	3.21
17	GS 48	4 649.9	168.9	3.35
18	GS 78	4 226.6	152.1	3.28
19	QS 1	5 056	167.6	3.05
20	QS 6	4 375	156	3.26
21	QS 8x1	5 044.5	166.8	3.04
22	板深8	4 150	171	3.80	[59]
23	板深703	4 000	168	3.87	[59]
范围		4 000~5 606.75	136.9~220	2.91~3.87
平均值		4 471	161.2	3.31

序号	井号	测温深度/m	温度/℃	地温梯度/(℃·hm^-1)	温度资料来源
1	南堡3-81	5 606.75	220.0	3.69	[56]
2	南堡1-89 井	4 700	192.25	3	[57]
3	BanS 35	4 544.35	163.7	3.31
4	BanS 78-1	4 287.1	163.2	3.50
5	BanS 82	4 212.05	144.1	3.10
6	BanS 82-1	4 190.26	140.7	3.04
7	BinS 1	4 412.95	151	3.12
8	BinS 13x1	4 917.2	156.4	2.91
9	BinS 16x1	4 788.75	161.3	3.09
10	BinS 22	4 639.25	170.3	3.38
11	BinS 24	4 321.05	158.9	3.37
12	G 80-1	4 210.75	152.5	3.30	[58]
13	GS 23	4 173.9	150.6	3.29
14	GS 3-1	4 031.05	136.9	3.06
15	GS 33	4 223	151.1	3.26
16	GS 47	4 073.4	144.3	3.21
17	GS 48	4 649.9	168.9	3.35
18	GS 78	4 226.6	152.1	3.28
19	QS 1	5 056	167.6	3.05
20	QS 6	4 375	156	3.26
21	QS 8x1	5 044.5	166.8	3.04
22	板深8	4 150	171	3.80	[59]
23	板深703	4 000	168	3.87	[59]
范围		4 000~5 606.75	136.9~220	2.91~3.87
平均值		4 471	161.2	3.31

序号	井号	测温深度/m	温度/℃	地温梯度/(℃·hm^-1)
1	文260	4 000	143	3.24
2	刘3	4 522.3	161	3.26
3	濮深1	5 000	161.4	2.96
4	濮深13	4 979	159	2.92
5	新卫12	4 152	140	3.05
6	桥31	4 109	149	3.30
7	白12	4 300	146.3	3.09
8	冠1	4 500	164.7	3.36
9	莘参1	4 118	126.7	2.75
10	莘1	4 420	130.9	2.66
11	庆古1	4 381.27	173	3.65
12	刘1	4 170	129.50	2.78
13	禹参2	4 008	129	2.88
范围		4 000~5 000	126.7~173	2.66~3.65
平均值		4 358.4	147.19	3.07
